En bref ⚡
La pyramide du CIM (Computer Integrated Manufacturing) est un modèle hiérarchique qui structure l'intégration des systèmes informatiques dans les processus industriels. Elle se compose de quatre niveaux interdépendants : contrôle des processus, systèmes de production, planification de la production et planification stratégique. Ce modèle permet d'optimiser la chaîne de valeur manufacturière en assurant une communication fluide entre les différentes strates décisionnelles et opérationnelles.
Introduction
Dans l’univers de la logistique internationale et de la production manufacturière, comprendre comment les systèmes informatiques s’intègrent aux processus physiques représente un enjeu majeur. De nombreuses entreprises peinent à synchroniser leurs opérations entre les ateliers de production et les décisions stratégiques de direction.
La pyramide du CIM répond précisément à cette problématique en offrant un cadre structuré pour l’automatisation industrielle. Ce modèle reste fondamental pour les acteurs de la supply chain qui cherchent à optimiser leurs flux depuis la fabrication jusqu’à l’expédition internationale.
- Hiérarchisation claire des systèmes informatiques de production
- Interconnexion verticale entre niveaux opérationnels et décisionnels
- Optimisation des flux d’informations en temps réel
- Réduction des délais entre planification et exécution
- Traçabilité complète des processus manufacturiers pour la conformité export

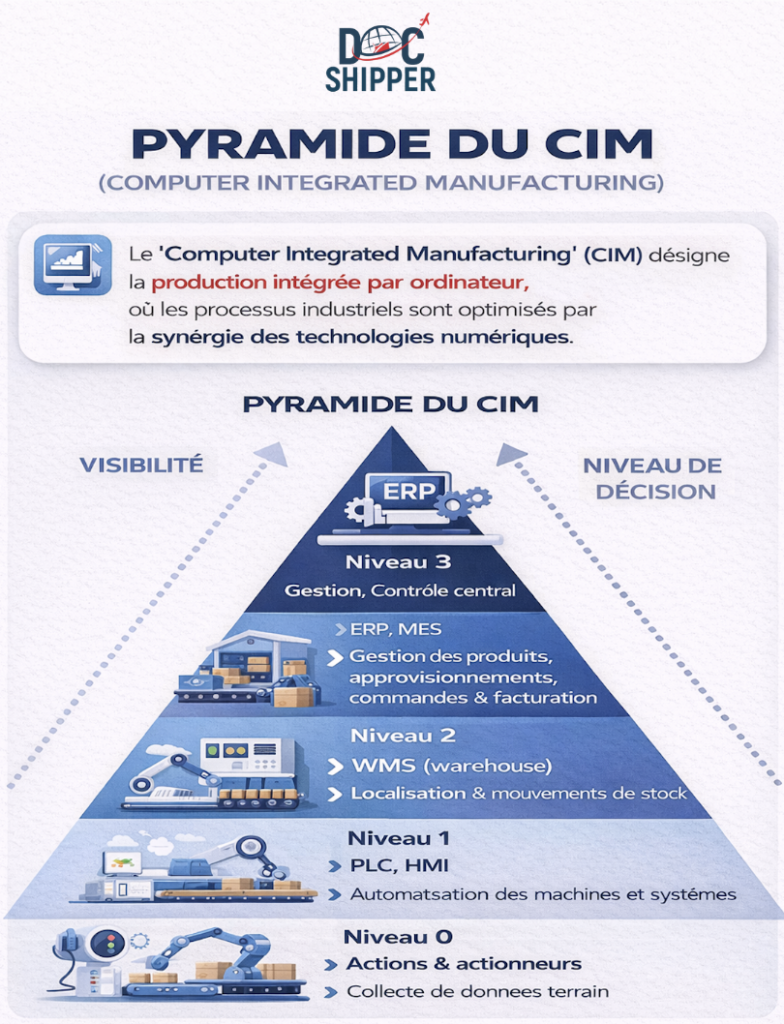

Architecture et Niveaux de la Pyramide CIM
La pyramide du CIM s’articule autour de quatre strates fonctionnelles qui transforment progressivement les données brutes en décisions stratégiques. Chaque niveau possède des responsabilités spécifiques et communique avec les niveaux adjacents selon des protocoles définis.
Le niveau 0 (contrôle des processus) constitue la base opérationnelle. Il regroupe les capteurs, actionneurs et automates programmables qui pilotent directement les machines. Ces équipements collectent des données en temps réel sur la température, la pression, les cadences de production ou les défauts qualité. Cette couche garantit l’exécution physique des ordres de fabrication.
Le niveau 1 (systèmes de supervision) agrège les informations du terrain via des interfaces SCADA (Supervisory Control and Data Acquisition). Les opérateurs visualisent l’état des lignes de production, détectent les anomalies et ajustent les paramètres opérationnels. Ce niveau assure la surveillance continue et la réactivité immédiate face aux incidents.
Le niveau 2 (systèmes MES) correspond aux Manufacturing Execution Systems qui orchestrent la production. Ces logiciels gèrent l’ordonnancement des tâches, le suivi des lots, la traçabilité des matières premières et la maintenance préventive. Ils font le pont entre les contraintes terrain et les objectifs de production. Chez DocShipper, nous vérifions systématiquement la conformité des données MES lors de la préparation des dossiers d’exportation pour garantir la traçabilité exigée par les douanes.
Le niveau 3 (planification de production) intègre les systèmes ERP (Enterprise Resource Planning) qui coordonnent les ressources à l’échelle de l’usine. Ces outils calculent les besoins en matières, planifient les approvisionnements et optimisent les stocks. Ils synchronisent la production avec les commandes clients et les capacités disponibles.
Le niveau 4 (planification stratégique) représente le sommet décisionnel. Les directions utilisent des outils de business intelligence pour analyser les performances globales, définir les orientations stratégiques et piloter les investissements. Ce niveau définit les objectifs que les niveaux inférieurs doivent atteindre.
L’intégration verticale entre ces couches repose sur des standards de communication comme OPC UA, MQTT ou REST API. La norme ISO 62264 définit précisément les interfaces entre niveaux pour garantir l’interopérabilité des systèmes hétérogènes. Cette standardisation facilite l’évolution technologique sans rupture architecturale.
Applications Concrètes dans l’Industrie 4.0
La pyramide du CIM trouve des applications directes dans les secteurs manufacturiers à forte valeur ajoutée. Les industries automobile, pharmaceutique, aéronautique et électronique l’utilisent pour garantir qualité et traçabilité.
Dans l’industrie automobile, un constructeur européen a déployé une architecture CIM complète sur ses lignes d’assemblage. Le niveau 0 pilote 1 200 robots de soudure avec une précision de 0,1 mm. Le niveau 1 supervise 85 stations de contrôle qualité en temps réel. Le MES (niveau 2) orchestre la production de 450 véhicules par jour en ajustant dynamiquement les séquences selon les variantes commandées. L’ERP (niveau 3) synchronise 340 fournisseurs de pièces détachées avec un taux de livraison juste-à-temps de 98,7%. Le niveau stratégique analyse les données pour réduire les coûts de 12% par véhicule sur trois ans.
Le secteur pharmaceutique illustre l’importance de la traçabilité. Un laboratoire français a implémenté un système CIM pour la production de vaccins. Chaque lot dispose d’un identifiant unique tracé depuis les matières premières jusqu’au conditionnement final. Les capteurs (niveau 0) enregistrent 47 paramètres critiques par batch. Le MES documente automatiquement chaque étape pour répondre aux exigences FDA et EMA. Cette architecture a réduit le temps de libération des lots de 14 à 6 jours tout en garantissant une conformité réglementaire totale pour l’export.
| Niveau CIM | Temps de Réponse | Volume de Données | Impact Business |
|---|---|---|---|
| Niveau 0-1 (Terrain) | Millisecondes | 10-100 Go/jour | Qualité produit immédiate |
| Niveau 2 (MES) | Secondes à minutes | 1-5 Go/jour | Optimisation production quotidienne |
| Niveau 3 (ERP) | Minutes à heures | 100-500 Mo/jour | Planification hebdomadaire/mensuelle |
| Niveau 4 (Stratégie) | Jours à semaines | 10-50 Mo/mois | Orientations stratégiques annuelles |
L’électronique grand public présente un cas d’usage de réactivité maximale. Un fabricant asiatique de smartphones a réduit son time-to-market de 45% grâce à une pyramide CIM intégrée. Le système détecte les défauts de soudure en 0,3 seconde (niveau 0), ajuste automatiquement les paramètres de brasage (niveau 1), réaffecte les lots défectueux vers le reconditionnement (niveau 2), et actualise les prévisions de livraison client en 15 minutes (niveau 3). Cette agilité permet de lancer 8 nouveaux modèles par an contre 3 auparavant.
Dans le contexte logistique international, la pyramide CIM facilite la génération automatique des documents d’exportation. Les données de traçabilité collectées aux niveaux inférieurs alimentent directement les certificats d’origine, les listes de colisage et les déclarations douanières. DocShipper exploite ces informations structurées pour accélérer le dédouanement et réduire les risques de non-conformité lors des expéditions intercontinentales.
Conclusion
La pyramide du CIM demeure un référentiel incontournable pour structurer l’intégration numérique des processus manufacturiers. Sa logique hiérarchique garantit cohérence opérationnelle et agilité stratégique dans un environnement industriel mondialisé.
Besoin d’optimiser vos flux logistiques depuis la production jusqu’à l’export ? Contactez DocShipper pour un accompagnement personnalisé sur vos enjeux de traçabilité et de conformité internationale.
📚 Quizz
Testez vos connaissances : Pyramide du CIM
FAQ | Pyramide du CIM (Computer Integrated Manufacturing) : Définition, Niveaux & Exemples Concrets
Le CIM est un modèle architectural global intégrant tous les niveaux de l'entreprise, tandis que le MES représente uniquement le niveau 2 dédié à l'exécution de la production. Le MES constitue une brique du CIM.
